Fortøyningskjedeer en kraftig stålkjede som brukes til å sikre fartøyer, offshoreplattformer eller flytende eiendeler i posisjon på havbunnen. Den har en dobbel rolle: for det første absorberer og fordeler den krefter fra vind, bølger, strøm og tidevann; og for det andre å sikre stabil stasjonshold under variable marine forhold.

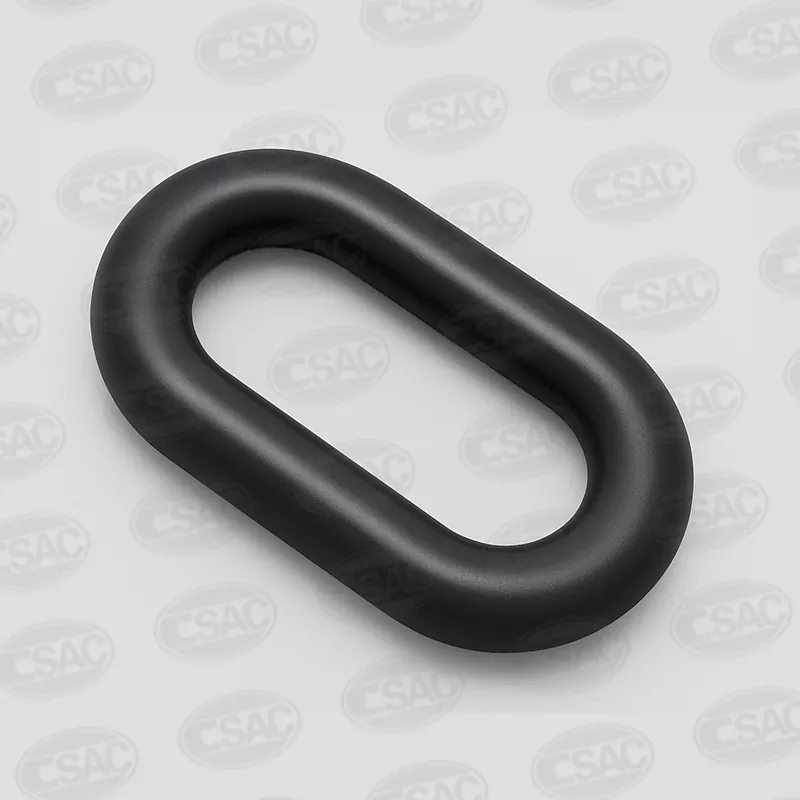

En fortøyningskjetting er i hovedsak en serie sammenkoblede stålkjettinglenker (piggfrie eller pigglenker) som danner fortøyningslinen fra den flytende eiendelens føre eller bue til ankeret på havbunnen. Den må oppfylle kravene til høy styrke, tretthet, korrosjon, slitasje og dynamisk lastytelse.
Nøkkelparametere for en typisk fortøyningskjede av høy kvalitet kan omfatte (men er ikke begrenset til) følgende:
| Parameter | Typisk verdi / beskrivelse |
|---|---|
| Nominell lenkediameter (d) | f.eks. 100 mm, 127 mm, 137 mm (for store flytende offshore-applikasjoner) |
| Bruddlast (BL) | Definert av klassifiseringsstandarder, avhenger av kjedekvalitet (R3, R4, R5 osv.) |
| Masseenhet per meter (m) | For piggfri kjede: m ≈ 19,9 d² (te/m) i henhold til ledddiameter i meter |
| Youngs modul (E) | Typiske verdier: 5,44×10⁷ kN/m² for piggfri; 6,40×10⁷ kN/m² for piggkjede |
| Kjedelengde (L) | Avhenger av vanndybde, omfang, kontaktledningsdesign. For eksempel en 10 MW halvt nedsenkbar i 44 m dybde brukte kjedelengder ~ 650 m. |
| Tretthetslevetid / servicetilstand | Må verifiseres under dynamiske belastninger, sjøtilstand, kjedeslitasje, slitasje ved havbunnskontakt |
For eksempel kan en produsent levere en piggfri fortøyningskjetting med nominell diameter 127 mm, enhetsmasse ~0,353 t/m (fra studie).
Høy styrke og holdbarhet– Fortøyningskjettinger er designet for å tåle tunge dynamiske belastninger (fra vind, bølger, strøm) og gir en robust kobling mellom flytende aktiva og havbunn. De er foretrukket fremfor syntetiske linjer i tøffe eller langsiktige miljøer.
Omfang og energiabsorpsjon– En riktig utformet kjedelengde (scope) skaper en kontaktledningsform, som gir både vekt og horisontal gjenopprettingskraft. For eksempel fungerer lengre kjede som en demper for støtbelastninger.
Kostnadseffektivitet og livssyklus– Selv om kostnadene på forhånd for tung kjetting er høy, gjør dens levetid, lite vedlikehold (sammenlignet med andre fortøyningssystemer) og pålitelighet det til en god investering. For flytende vindturbiner til havs er kostnaden for fortøyningskjede en stor, men berettiget del av systemet.
Slitasje- og vedlikeholdsbevissthet– Slitasje konsentrerer seg ofte i «gnagseksjonen» der kjettingen ligger på havbunnen og utsettes for bevegelsesutløst slitasje. Regelmessig inspeksjon er nødvendig.
Fremtidig beredskap– Etter hvert som offshoreinstallasjoner flytter til dypere vann og flytende plattformer øker kapasiteten, eskalerer kjedediametre, lengder og utmattelsesutholdenhet. Parametersensitivitetsstudier viser at lengde har en stor effekt på dynamisk respons.
Dermed er fortøyningskjettingen ikke bare "tung kjetting", men en finkonstruert komponent hvis korrekte spesifikasjoner i stor grad påvirker driftssikkerhet, kostnad og lang levetid.
Begynn med å etablere miljøbelastninger (vind, bølge, strøm), vanndybde, havbunnsforhold og bevegelsesomhylling for den flytende ressursen. Bruk ledningsfortøyningsteori for å bestemme nødvendig kjettinglengde, diameter, vekt per meter, ankerlast, sikkerhetsfaktorer. For eksempel: kjedelengde og nominell diameter påvirker spenning, stivhet, liggende seksjons oppførsel.
Velg kjettingkvalitet (f.eks. R3, R4), lenketype (piggfri for mange fortøyninger), finish (belegg, galvanisering, korrosjonsgodtgjørelse). Sjekk produsentens data for enhetsmasse, bruddlast, modul.
Distribuer kjetting i segmenter, fest til anker og fartøys føre. Gi riktig kjedeomfang (ofte 2 × -3 × vanndybde avhengig av stedet). Sørg for at den liggende delen på havbunnen er tilstrekkelig til å absorbere bevegelse; for kort kan føre til plutselige sjokkbelastninger, for lang tid kan redusere gjenoppretting av stivhet.
Overvåk kjedelengde, spenning, orientering, havbunnskontakt. Bruk målemetoder (skyvelære, fotogrammetri) for å måle lenkens forlengelse eller slitasje.
Etablere inspeksjonsprogram. Nøkkelområder: lenkeforlengelse, korrosjonsinntrengning, slitasje ved havbunnskontakt, utmattelsessprekker. Bytt ut eller pusse opp kjeden etter behov.
Slakk-stram effektpå grunt vann: et kjede som er for langt kan være slakk og forårsake overdreven bevegelse; for kort kan føre til høy forspenning og redusert sikkerhetsmargin. Sensitivitetsanalyse viser at lengde dominerer.
Slitasjesoner: Skadeseksjonen (der kjettingen berører havbunnen) lider av slitasje; overvåking er nødvendig.
Korrosjon og tretthet: Spesielt i marint miljø er vedlikehold og beskyttende behandlinger nøkkelen.
Feil omfang: Hvis kjettingomfanget ikke er hensiktsmessig (lengde vs vanndybde vs krefter), forringes fortøyningsytelsen.
Med utvidelsen av flytende vind, dypere vann-olje- og gassfelt og økte krav til pålitelighet i drift av stasjoner, utvikler fortøyningskjeder seg. Viktige trender inkluderer:
Økning i nominelle diametre og enhetsmasse etter hvert som vanndybder og plattformstørrelser vokser. For eksempel viser studier at flytting fra 117 mm til 137 mm forbedrer sikkerhetsmarginen.
Avanserte materialkvaliteter og tretthetsbestandige stål for å forlenge levetiden under dynamiske belastninger.
Forbedrede måle- og overvåkingsteknologier for kjedeinspeksjon (optiske skyvelære, fotogrammetri) for bedre livssyklusstyring.
Større forståelse av kjedelengde kontra dynamisk oppførsel (sensitivitetsanalyse) som muliggjør smartere design for å redusere kostnadene samtidig som sikkerheten opprettholdes.
Integrasjon med sanntidsovervåkingssystemer (strekksensorer, slitasjesensorer) som muliggjør prediktivt vedlikehold og redusert nedetid.
Bærekraft: vurderer korrosjonsgodtgjørelser, resirkulerbarhet av kjedestål og kostnadseffektiv oppussing versus utskifting.
Derfor sikrer valget av en leverandør av fortøyningskjede av høy kvalitet nå ikke bare nåværende ytelse, men også fremtidssikring for utviklende marine eiendeler.
Vanlige spørsmål om fortøyningskjeder
Q1: Hvilken diameter på kjedet bør velges for en gitt vanndybde og plattformstørrelse?
A1: Diameteren avhenger av de forventede belastningene (bruddlast, utmattingslevetid) som definert av klassifiseringsreglene og eiendelens bevegelseskonvolutt. For eksempel viser studier at økning av den nominelle diameteren reduserer horisontal bevegelse av den flytende plattformen under nominelle og ekstreme forhold. Konstruktøren bør evaluere vanndybde, strøm, bølgeforhold, forventede ledningsbelastninger og velge en diameter med tilstrekkelig sikkerhetsfaktor.
Q2: Hvor ofte bør en fortøyningskjetting inspiseres og hva er de viktigste inspeksjonspunktene?
A2: Inspeksjonsfrekvensen avhenger av miljøet og anleggets kritikalitet. Nøkkelinspeksjonspunkter inkluderer lenkeforlengelse, slitasje ved havbunnskontakt, korrosjonsinntrengning, utmattingssprekker og ankerpunktstilstand. Slitasje er ofte konsentrert i gnagseksjonen. En typisk årlig eller halvårlig inspeksjon supplert med overvåking under drift er tilrådelig for kritiske fortøyninger.
Som konklusjon er en godt spesifisert, riktig installert og vedlikeholdt fortøyningskjetting en grunnleggende komponent i ethvert marint fortøyningssystem. Det sikrer sikkerhet, pålitelighet og langsiktig verdi for flytende eiendeler. I denne sammenheng er de høykvalitets fortøyningskjeder som tilbys avZhongnan Anchor Chain Co., Ltd.gi en robust løsning for nåværende og fremtidige krav til stasjonshold. For mer detaljert spesifikasjonsstøtte eller for å utforske tilpassede kjedeløsninger, vennligstkontakt oss.
