Hva er designforskjellene mellom 3-leddet og 4-leddet svivelkoblinger, og hvordan bør man velge mellom dem?

Den svingbare forløperenheten er en kompakt, men virksomhetskritisk komponent i et fartøys forankringssystem. Plassert mellom ankeret og hovedankerkjettingen, hindrer den torsjon i å bygge seg opp langs kjettingen når skipet girer eller svinger i vind, strøm og bølger. Uten en riktig valgt svivelenhet kan kjedet bøyes, noe som fører til overdreven slitasje, blokkering i villkatten og til og med feil ved forankring.

Denne veiledningen gir en strukturert, regelbasert sammenligning mellom de to dominerende konfigurasjonene – 3-link og4-leddet svingbare forløpere— og tilbyr klare beslutningskriterier for fartøystyper, plassbegrensninger og klassesamfunnskrav.

Designstandarder og materialspesifikasjoner

Begge konfigurasjonene er produsert i samsvar med ISO 1704 (Skipsbygging – Ankerkjettinger med stang) og er vanligvis produsert av Grade 2 eller Grade 3 legert stål eller karbonstål, med varmebehandlede og prøvetestede komponenter.

Alle svingbare forløpere må leveres med et testsertifikat utstedt av et autorisert klassifiseringsselskap, for eksempel DNV-GL, ABS, BV, LR eller NK. Sertifikatet skal inkludere bevisbelastningstestresultater, bruddlastverdier (der det er aktuelt), materialsporbarhet og dimensjonsverifisering.

Strukturell forskjell: Komponentarrangement

Det funksjonelle skillet mellom de to designene ligger i antallet lenker og koblingssekvensen, som direkte påvirker dimensjonslengden, kompatibiliteten med sjakler og utskiftbarheten.

3-Link Swivel Forerunner-konfigurasjon

Omfatter EL + SW + EL (Forstørret Link + Swivel + Enlarged Link). Denne kompakte enheten utelater endeleddet, noe som resulterer i en kortere total aksial lengde. Den er designet for installasjoner der plassen rundt ankerlommen eller villkatten er begrenset. Men fordi endekoblingen er fraværende, krever ankersideforbindelsen vanligvis en dedikert sjakkel eller et tilpasset grensesnitt.

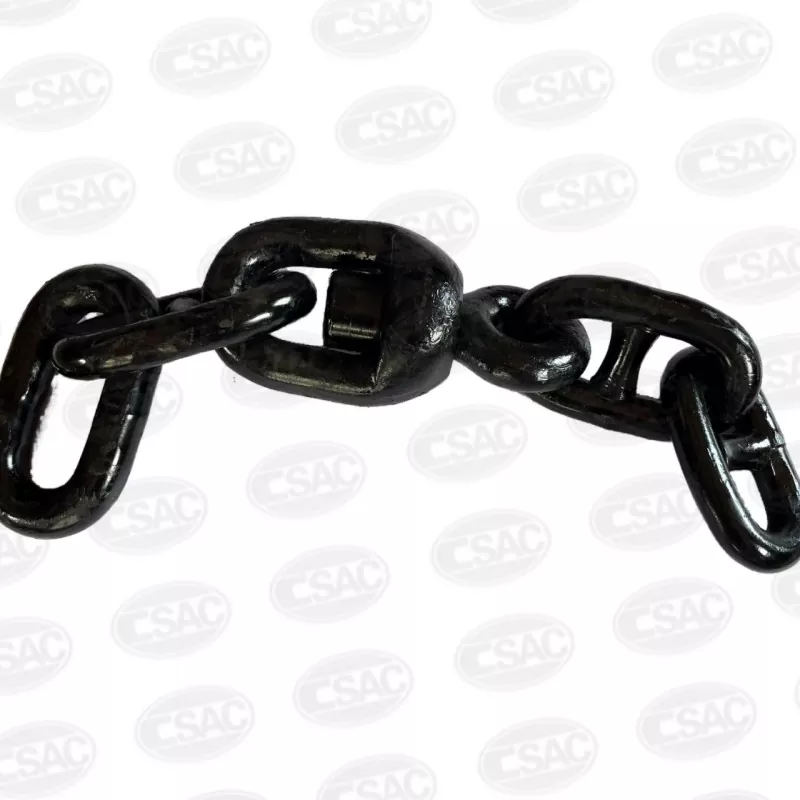

4-Link Swivel Forerunner-konfigurasjon

Omfatter E + EL + SW + EL (End Link + Enlarged Link + Swivel + Enlarged Link). Tilstedeværelsen av endeleddet (E Link) gir en større intern åpning som er spesielt formet for å romme en standard D-type ankersjakkel. Denne ordningen har blitt bransjenormen for havgående handelsfartøy, og tilbyr overlegen tilkobling, enklere utskifting og bredere kompatibilitet med hyllesjakler.

Sammenligningssammendrag

Utvalgskriterier – et praktisk beslutningsrammeverk

Valget mellom 3-leddet og4-linkdesign er ikke vilkårlig. Den bør være basert på følgende tekniske og operasjonelle parametere.

Plassbegrensninger

Hvis ankerkjettingskapet, trosse-røret eller wildcat-lommen setter en streng grense for den totale lengden på forløperenheten, tilbyr 3-leddet typen et kortere alternativ som kan passe der en 4-leddet ikke ville. Kontroller alltid den tilbaketrukne oppbevaringslengden mot fartøyets generelle tegninger.

Fartøystype og operasjonsprofil

Havgående handelsskip (bulkskip, containerskip, tankskip) – Velg konfigurasjonen med fire koblinger. Dette er det standardiserte valget på tvers av store flåter, som sikrer at reservedeler er lett tilgjengelige fra alle globale havneleverandører og at klasseinspektører ikke finner noen kompatibilitetsproblemer.

Taubåter, offshore forsyningsfartøyer, fartøyer på innlands vannveier og mindre arbeidsbåter – 3-leddet kan være akseptabel eller til og med å foretrekke, forutsatt at den reduserte lengden ikke kompromitterer sjakkelforbindelsen og at enhetens arbeidslastgrense (WLL) samsvarer med eller overstiger hovedkjeden.

Kjedediameter og karaktertilpasning

Uavhengig av konfigurasjon, må den svingbare forløperen tilpasses den nominelle kjedediameteren (vanligvis fra 12,5 mm til 162 mm). Bekreft at klasse (2 eller 3) til forløperkomponentene er identiske med eller høyere enn den primære ankerkjeden. Blanding av karakterer anbefales ikke med mindre det er spesifikt godkjent av klassifiseringsselskapet.

Klassifikasjonsselskap og lovbestemte krav

Konsulter gjeldende regler for fartøyets flaggstat og klassesamfunn. Noen klassenotasjoner pålegger ytterligere utmattelsesanalyse eller minimumsbruddlastmarginer for svivelkomponenter. Hent alltid fra produsenter som har typegodkjenningssertifikater for den relevante karakteren og størrelsesområdet, og be om den fullstendige materialtestrapporten (MTR) før installasjon.

Konklusjon og anbefaling

Valget mellom 3-link og 4-linksvingbare forløperetil syvende og sist avhenger av en avveining mellom kompakthet og tilkobling.

For det store flertallet av kommersielle dyphavsfartøyer er typen med 4 koblinger den definitive standarden – den tilbyr enkelt sjakkelengasjement, global tilgjengelighet av reservedeler og entydig aksept av alle større klassifikasjonsselskaper.

For fartøyer med lite tonnasje, plassbegrensede eller spesialiserte fartøyer, gir 3-leddet konfigurasjon en levedyktig løsning, forutsatt at koblingssjakkelgrensesnittet er nøye konstruert og at sammenstillingens styrkevurdering er fullstendig dokumentert.

Som et siste trinn anbefales det på det sterkeste å involvere produsenten av fortøyningsutstyret og den deltakende klassemåleren under design- eller utskiftingsfasen. Bare ved å krysssjekke forløperens dimensjoner, bevislast og materialsertifikat mot fartøyets spesifikke ankerhåndteringssystem kan et trygt, kompatibelt og operasjonelt forsvarlig valg sikres.
